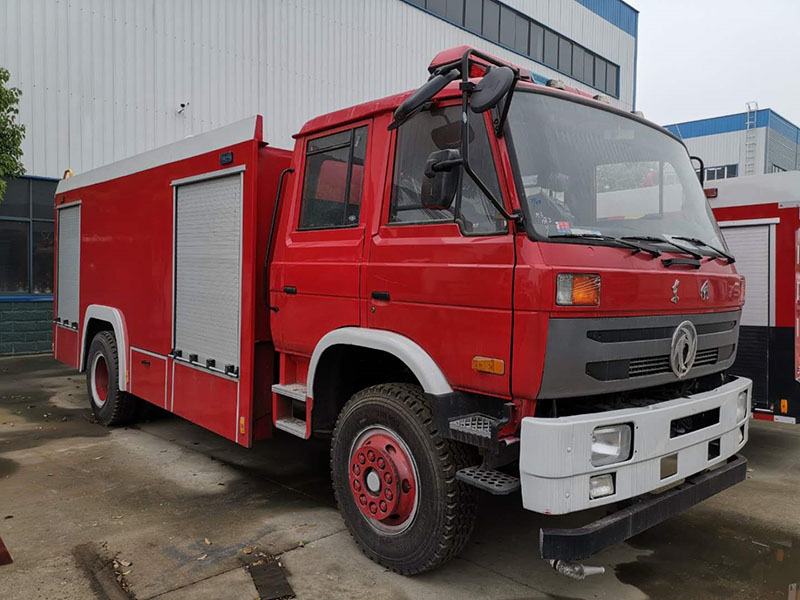

整體結構及技術參數
1、底盤
1.廠家:東風汽車有限公司
2.型號:EQ1160HD4GJ、
3.驅動型式:4×2
4.軸距:4500mm
5.發動機型號:ISB190-40康明斯柴油發動機
6.發動機生產廠家:東風康明斯發動機有限公司
7.功率:140KW(190馬力)
8.滿載總質量:17680kg
9.額定載質量:8000kg
10.整備質量:9230kg
11.**車速:≥90km/h
12.外型尺寸:長×寬×高8035×2500×3400mm
2、駕駛室(乘員室)
結 構:四開門整體長頭雙排駕駛室,全鋼框架焊接結構。
座位設置:前排2人,后排3人。
設 備:除原車設備外,100W**報器、回轉**開關、取力器**開關及
指示燈。
3、液罐
裝載量:水8000kg
材 質:優質碳鋼板
板 厚:底板、前封板、后封板4mm,側板、防蕩板、頂板(防滑花紋鋼板)
3mm
結 構:焊接式,內設防蕩板
※ 1個人口孔,帶快速鎖緊及開啟裝置
※ 1個溢流閥裝置
※ 1個液位指示裝置
※ 1個排污口,手動閥**
4、消防泵
型 號:CB10/40
流 量: 40L/s
壓 力: 1.0MPa
引水時間:≤35s(吸深7m時)
安裝形式:后置式
5、消防炮
型 號:PS40
壓 力:1.0MPa
流 量:40L/s
射 程:≥60m
回轉角度:水平360°,俯仰-30°~80°
操作方式:手動
6、管路系統
內進水管路:1個Φ125mm的后進水,由罐體進入消防泵,裝1只Φ125mm
蝶閥,連接液罐與水泵。
外進水管路:泵后側有1個外進水口,其管徑Φ125mm,接外吸管,管牙
接口(悶蓋密封);吸水管Φ125×2m(4根)。
出水管路:※ 水泵后側有2個Φ80mm球閥**的常壓出水口;2個Φ65mm球閥**的中壓出水口;
※ 1個Φ80mm的炮管路,采用Φ80mm撓性接頭,并用Φ80mm
球閥**。
注水管路:※ 1個Φ50mm的內注水管路,可通過水泵直接向罐內注水;
※ 在車身兩側各有1個Φ65mm的外注水口。
放余水管路:為保護水泵及各球閥,在管路的**處加裝放余水閥。
冷卻水管路:為使取力器在工作中應付各種復雜情況,配有冷卻水管路及不銹鋼球閥。
7、取力器
型 式:夾心式全功率
操 縱:手動**
冷卻方式:強制式可調式水冷
潤滑方式:飛濺式油潤滑
8、泵房、器材箱
材 質:骨架、蒙皮為優質鋼材,泵房壁板、器材箱底板及四壁面板均為優
質鋼板。
結 構:泵房、器材箱為全鋼框架焊接結構,器材箱左右兩側及泵房左右后
三側均有鋁合金簾子門。
9、附加電器系
※ 駕駛室頂部前端為長排**。
※ 車頂后配有12V、60W照明燈1只
※ 車輛兩側上方各配有兩盞爆閃燈,下方安裝安全標志燈,配有前、后示廓燈,兩側各一只轉向燈,乘員室、器材箱、
泵房?jī)?nèi)均裝有照明燈,并符合GB4785規定。
※ **報器功率為100W;**報器、**、爆閃燈電路為**式附加電路,**器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在**面板上,利于操作。儀表板上裝有:真
空表、壓力表各1只;消防泵轉速表1只;液位指示裝置
1個;泵房及器材箱燈開關等(儀表板設于泵房?jī)?nèi))。
二、制造工藝
1、整車油漆采用國產優質漆;
2、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志;
3、整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定;
4、液罐符合GA39.4-92的規定;
5、車頂設有防護欄板、防滑花紋板;
6、車輛后尾部右側設有上下人梯。
三、器材布置要求與配置標準
※ 站在地面或踏板上2個動作內取用任何器材。
※ 器材布置緊湊、裝夾牢固,取用方便。
※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。
※ 備胎安裝在車尾下方。
※ 常規器材:見附表一
四、質量保證
為貫徹“用戶**上”的宗旨,本廠本著為用戶服務,對用戶負責,
讓用戶滿意,使用戶放心的原則,鄭重向您承諾:
1.加強質量管理,建立完善的質量體系,確保為用戶提供合格滿意的產品,保證做到出廠產品達到**標準及合同要求。
2.底盤及消防泵、取力器、消防炮等主要總成件按原生產廠的
“三包”原
則處理。
3.器材箱、泵房等保質期1年,保質期內非人為原因的損壞和生產質量問題本廠負責免費維修。
4.電器、滅火器材、液壓系統為易損件,保質期三個月。
5.本廠所供產品在質包期后的維修只收取材料費。
6.本廠產品,若因設計和制造等原因引起的缺陷和損壞,一年內本廠負責免費維修。
五、售后服務承諾
1.本廠實行長期售后服務,并實行“24小時應答制”。
2.保證為用戶提供優質的售前、售中、售后服務,為用戶介紹產品的性能和使用要求,提供有關的技術資料,當好用戶的參謀,免費為用戶進行必要的產品使用知識培訓和設備維護保養。
3.產品在使用過程中,發現質量問題,在接到用戶通知后4小時內做出處合理意見,及時派技術人員上門解決問題。
4.培訓方案
(1)交貨前培訓:用戶可派學員在車輛生產期間到我廠實地參與整車生產。我廠提供一切方便利于學員掌握技術。
(2)交貨培訓:交車時我廠負責現場指導,包括底盤駕駛、水泵管路、附加電器、附加傳動、附加冷卻的操作等及其它注意事項。
(3)使用期間發現問題廠方負責及時解決。
5.易損件供應方案
(1)底盤易損件與當?shù)氐妆P廠服務站聯系。
(2)消防專用設備如水泵、炮、取力器等,在我方接到用戶傳真后與配套廠及時聯系,按第五條提供服務。
(3)其他如專用燈泡、消防專用儀表等,在我方接到用戶傳真后,按第五條提供服務。
隨車器材配備表(見附表一)
附表:
類 別 | 序號 | 水罐消防車 | 數量 | 單位 | 備 注 |
器材名稱 | |||||
隨車技術文件 | 1 | 消防車使用說明書 | 1 | 本 | |
2 | 消防車器材配置表 | 1 | 單 | ||
3 | 汽車底盤使用說明書 | 1 | 本 | ||
4 | 汽車底盤合格證 | 1 | 單 | ||
5 | 消防泵使用說明書 | 1 | 本 | ||
6 | 隨車附件(工具) | 1 | 套 | 原底盤隨車附件、工具 | |
滅 火 器 材 | 1 | 消防吸水管 | 2 | 根 | 4000mm×2 |
2 | 濾水器 | 1 | 件 | ||
3 | 分水器 | 1 | 件 | ||
4 | 集水器 | 1 | 件 | ||
5 | ∈65×20m水帶 | 6 | 盤 | 常壓 | |
6 | ∈80×20m水帶 | 2 | 盤 | 常壓 | |
7 | 異徑接口 | 2 | 件 | ||
8 | 異型接口 | 1 | 件 | ||
9 | 消防大斧 | 1 | 件 | ||
10 | 水帶包布 | 4 | 件 | ||
11 | 護帶橋 | 1 | 副 | ||
12 | 水帶掛鉤 | 4 | 件 | ||
13 | 地上消火栓扳手 | 1 | 件 | ||
14 | 地下消火栓扳手 | 1 | 件 | ||
15 | 吸水管扳手 | 2 | 件 | ||
16 | 消防水** | 2 | 支 | 直流開關開花各一支 | |
17 | 消防桶 | 1 | 個 | ||
破拆救生工具 | 1 | 滅火器 | 1 | 具 | |
2 | 鐵鍬 | 1 | 件 | ||
3 | 消防腰斧 | 1 | 件 | ||
4 | 丁字鎬 | 1 | 件 | ||
5 | 鐵鋌 | 1 | 件 |
