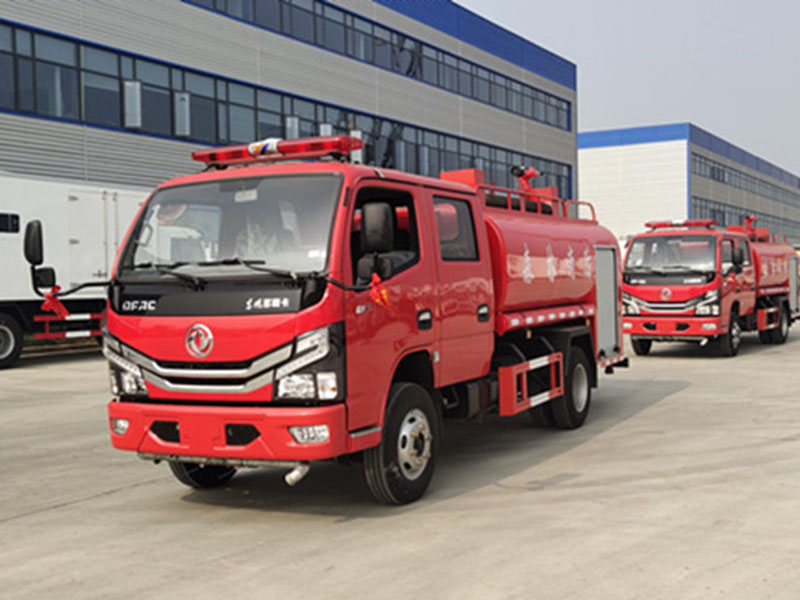

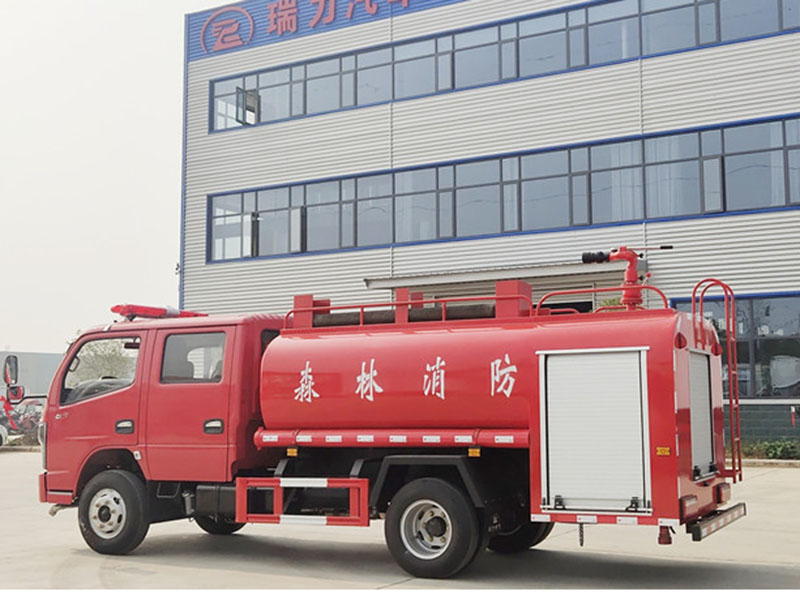

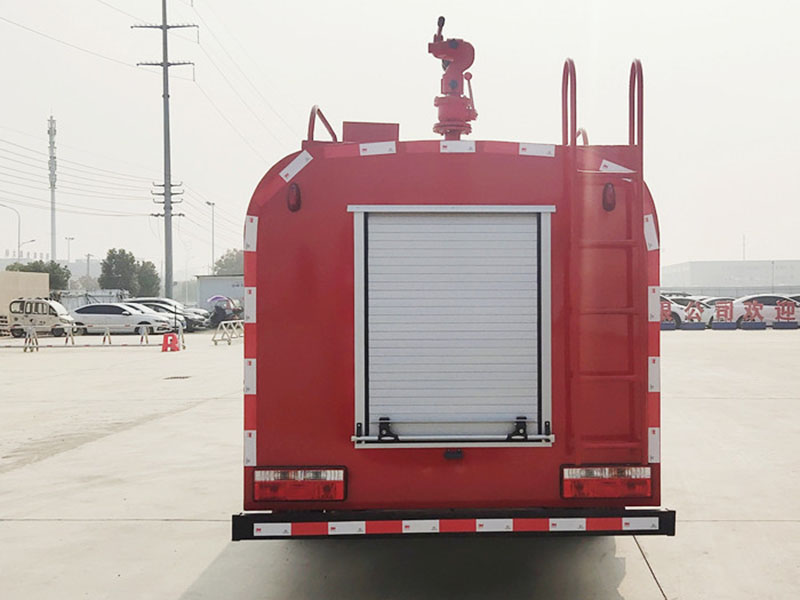

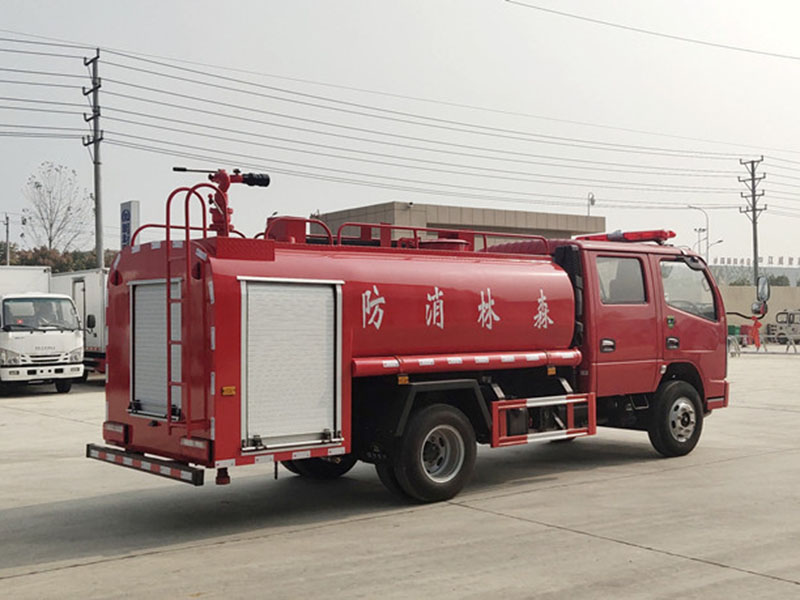

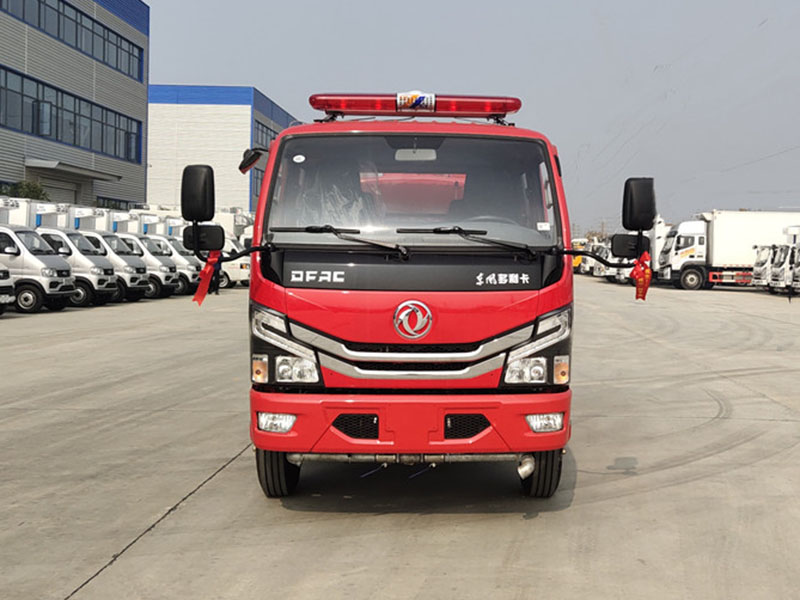

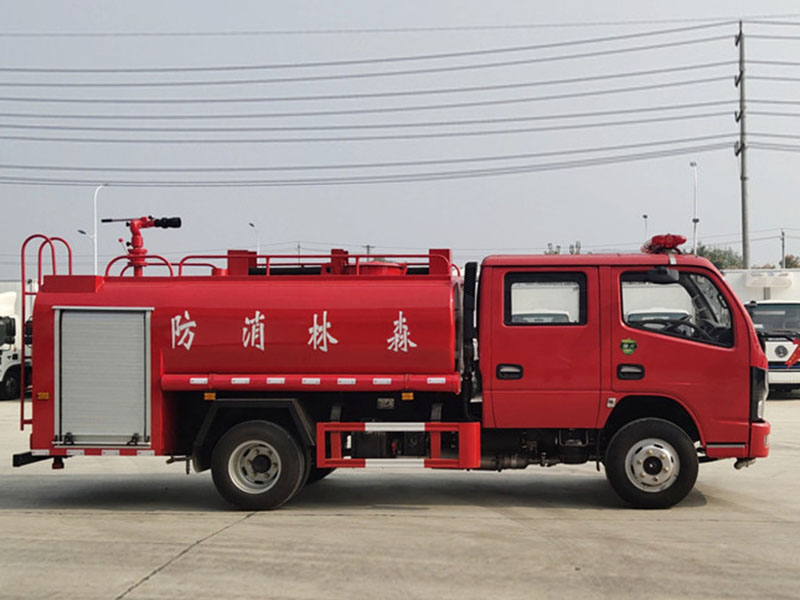

商務配置： 底  盤

型    號：東風汽車股份有限公司/EQ1075DJ3CDF

發 動 機：安徽全柴動力股份有限公司

型    號：Q23-115E60

外形尺寸：長：6470 寬：1980 高：2660

排放標準：GB17691-2005(國VI),GB3847-2005

功    率：85KW(115馬力)

驅動型式：后輪驅動

軸    距：3308mm

一、  駕駛室

結     構：雙排座駕駛室

座位設置：2+3人

駕駛室內

設    備：除原車設備外,加裝有取力器**開關、100W**報器、回轉**開關、電臺電源線樁頭。

二、  容  罐

容    量：水：3740Kg

材    質：水罐：優質碳鋼

結    構：框架焊接。內設防蕩板

設    備：1個人口孔，帶有快速鎖緊及開啟裝置。

1個液位指示器。

1個排污口，帶不銹鋼球閥。

1個注水口

三、  消防泵及管路系統

消 防 泵：上海茸申CB10/20常壓消防泵

流    量：常壓20L/s

壓    力： 常壓1.0

吸水深度：≥7m

引水時間：≤35s

安裝型式： 后置

管路系統

吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。

出水管路：

 1個出水口；

 通過罐到罐頂部有1個直徑≥89mm的水炮管路；

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。

四、  消防炮

型    號：成都威斯特PS8/20W型消防炮

流    量：低壓20（L/s）

射    程：水≥50m

壓    力：低壓1.0MPa

五、  取力器

型    式：全功率夾心取力器

冷卻方式：強制式水冷

潤滑方式：飛濺式油潤滑

六、  泵房

材    質：骨架為優質鋼,蒙板為鋁合金板粘接結構

結    構：泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。

器材布置原則

v   所有器材放置確保戰斗展開時隊員不干涉；

v   按照使用頻率和器材重量及外形放置器材；

v   按照戰斗編成和器材使用邏輯關系放置器材；

v   按照人體行為科學放置器材。。

八、電器系統

車頂前面采用長排**（位于駕駛室前頂端）；

車輛下方安裝側標志燈；

**報器功率為100W；**報器、**電路為**式附加電路，**器件安裝在駕駛室內。

泵室后有**的消防泵**系統。

九、總體技術要求

1、整車外觀保持一定的平整度，且符合有關規定。

2、所有鉚接保持一定的密度，符合企標規定。

3、所有焊接牢固，光潔，平整，符合企標規定。

4、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。

十、隨車文件

1）底盤使用說明書                                                    2）底盤質量保修卡

3）底盤維修手冊                                                        4）底盤合格證

5）隨車工具清單                                                        8）消防車使用說明書

9）消防車消防器材清單                                          10）消防車合格證

.

器材配備表（選配）
